Applicazioni

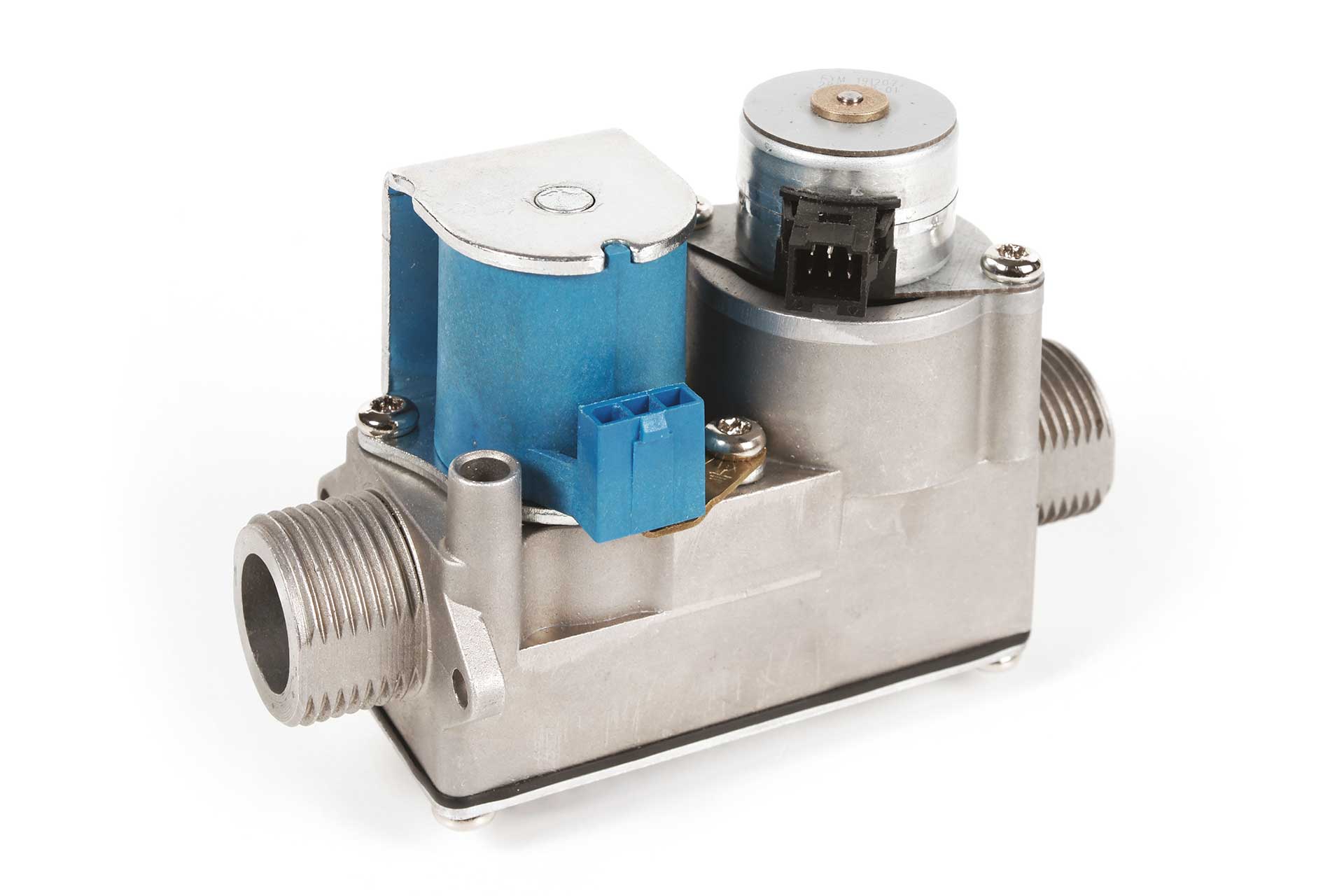

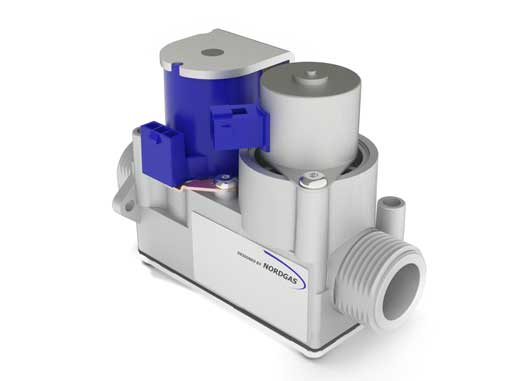

Le valvole gas della serie NV05 sono progettate per equipaggiare caldaie a gas con bruciatore atmosferico o premiscelato dotate di sistema di combustione elettronico.
La valvola gas è meccanicamente intercambiabile con la maggior parte delle valvole gas recentemente introdotte sul mercato. A livello elettrico sono disponibili diverse versioni con differenti tensioni di alimentazione della bobina di sicurezza.
L’utilizzo di un motore passo-passo consente la regolazione più precisa possibile: a parità di gradini di apertura, la quantità di gas fornita al bruciatore è sempre la stessa indipendentemente dal movimento (apertura o chiusura). Questa caratteristica rende la valvola particolarmente adatta per l’utilizzo in sistemi di combustione elettronica.
La valvola integra inoltre un regolatore di pressione regolabile che permette al dispositivo di limitare eventuali picchi di pressione dell’impianto a tutto vantaggio della stabilità della regolazione, caratteristica fondamentale anche per un ottimale sistema di combustione.
Le piattaforme valvole gas NV05 comprendono una vasta gamma di prodotti che condividono le stesse caratteristiche meccaniche e che si differenziano per la tensione della bobina di sicurezza: in questo modo è possibile realizzare prodotti tecnici differenti mantenendo la stessa estetica.
Compatibilità
Le valvole gas della famiglia NV05 possono essere interfacciate con i seguenti prodotti:
- BCS30
- BCS30-ST
- BCS30_EC
- BCS30_EC-ST
- MIX10
Caratteristiche generali
- Corpo: corpo in alluminio
- Diametro nominale: G3/4 DN20 (ISO 228) & G 1/2 (DN15)
- Posizione di montaggio: qualsiasi posizione eccetto la bobina uspide-down
- Famiglia di gas: 2a e 3a
- Filtro in ingresso
- Intervallo di temperatura di lavoro: da -15 a 70 ° C
- Pressione massima in ingresso: 50 mbar
- Prese di pressione in ingresso e uscita: Ø 9 mm
- Due valvole gas di intercettazione automatica
- Connettore valvola di intercettazione automatica: connettore maschio Molex Minifit 3 pin
- Connettore motore passo-passo: connettore maschio adatto per connettore Stocko-Grid MH790-001-001
- Valvole di intercettazione: EV1 Classe C, EV2 Classe B (EN126)
- Regolatore di pressione: Classe C (EN126)
- Valvole di chiusura automatica: 24 VDC, 230 VRAC
- Motore passo-passo: unipolare 24 VDC
- Grado di protezione: IP40 in combinazione con connettori adatti per moduli di sicurezza e motori passo-passo
NORDGAS ha una lunga esperienza nella produzione di valvole per gas. Nel 2002 è stata la prima azienda al mondo a introdurre nel mercato delle caldaie una valvola gas completamente a bassa tensione dotata di motore passo-passo.
Le valvole della piattaforma NV05 rappresentano la naturale evoluzione di questo progetto. Si tratta di una nuova piattaforma di valvole gas completamente progettata da Nordgas sfruttando tutta l’esperienza e il know-how maturati in oltre 15 anni di produzione di valvole gas. Nordgas ha voluto dare a questo progetto un respiro “globale” prestando attenzione ai due mercati principali per questa tipologia di prodotto: Europa e Cina. È stato infatti siglato un accordo di collaborazione con Erco, il più grande produttore di valvole gas per il mercato cinese, con una quota di mercato di oltre il 33% sul mercato locale e oltre 2 milioni di pezzi di valvole gas standard prodotte ogni anno.
- Erco produrrà la valvola gas secondo tutti i requisiti Nordgas per il mercato cinese con il marchio Erco.
- Nordgas produrrà la valvola gas nei propri stabilimenti con il marchio Nordgas per tutti gli altri mercati.
