Applicazioni
La famiglia “Home manager” HM30 è stata progettata per gestire sistemi di energia ibrida in cui è richiesta la completa integrazione con diversi dispositivi di riscaldamento/raffreddamento. La scheda è dotata di periferiche di comunicazione e di I/O all’avanguardia che riducono la necessità di altri dispositivi esterni. La piattaforma “Home manager” può gestire altre funzionalità utilizzando interfacce esterne per gestire controller di zona e reti di comunicazione.
La scheda “Home manager” è dotata di un’interfaccia grafica di alto livello. L’utente può configurare ingressi/uscite, setpoint, modalità e molti altri parametri attraverso un’interfaccia utente semplice, dotata di icone e messaggi in cinque lingue diverse. Grazie alla sua elevata flessibilità, l'”Home manager” può essere configurato a livello hardware per creare un modello su misura per il cliente, in grado di soddisfare ogni esigenza del sistema. Una porta USB-HOST è presente di default sulla scheda. Utilizzando una chiave USB è possibile eseguire alcune operazioni come l’aggiornamento del firmware, la lettura/memorizzazione dei parametri e il datalogging.

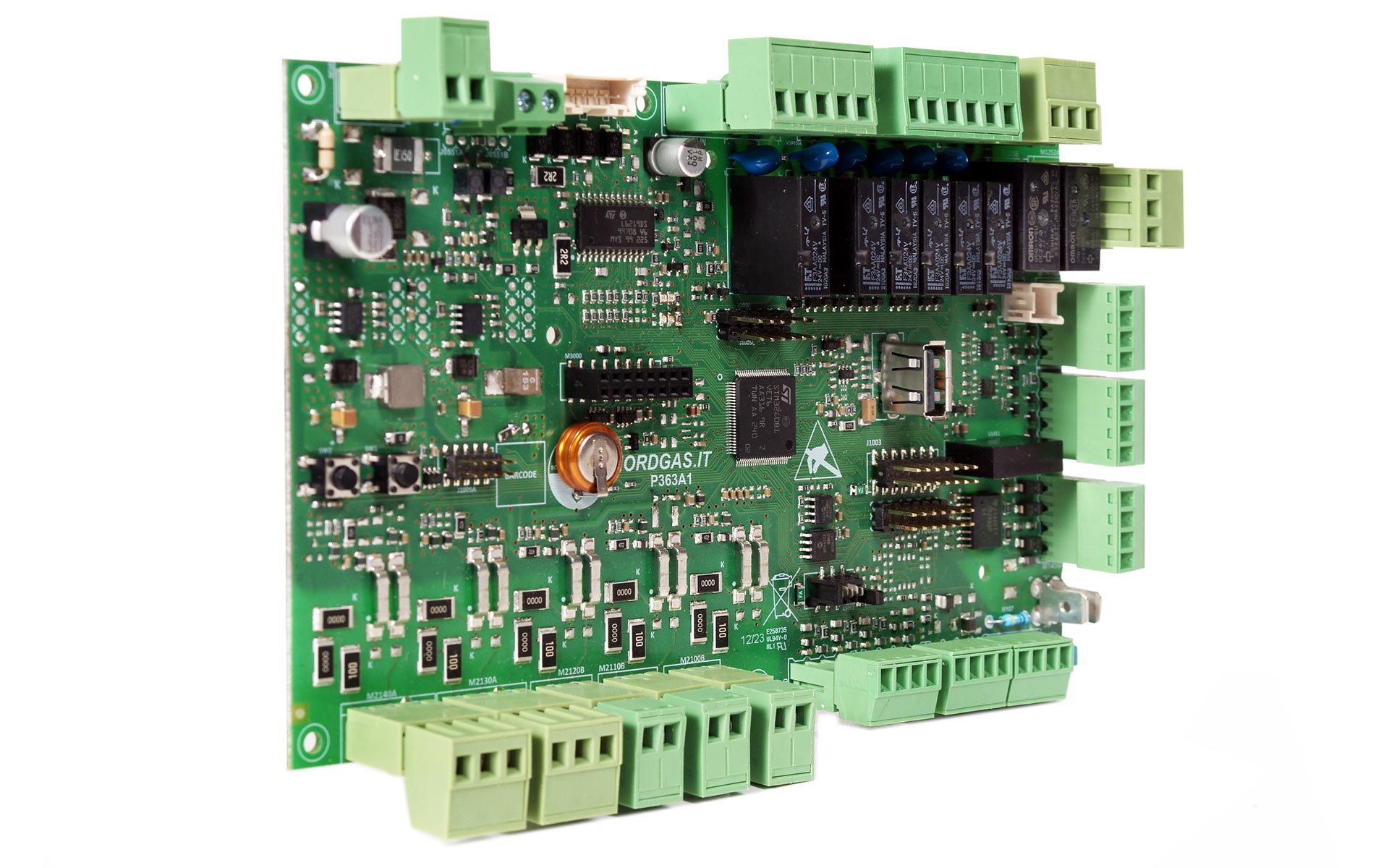

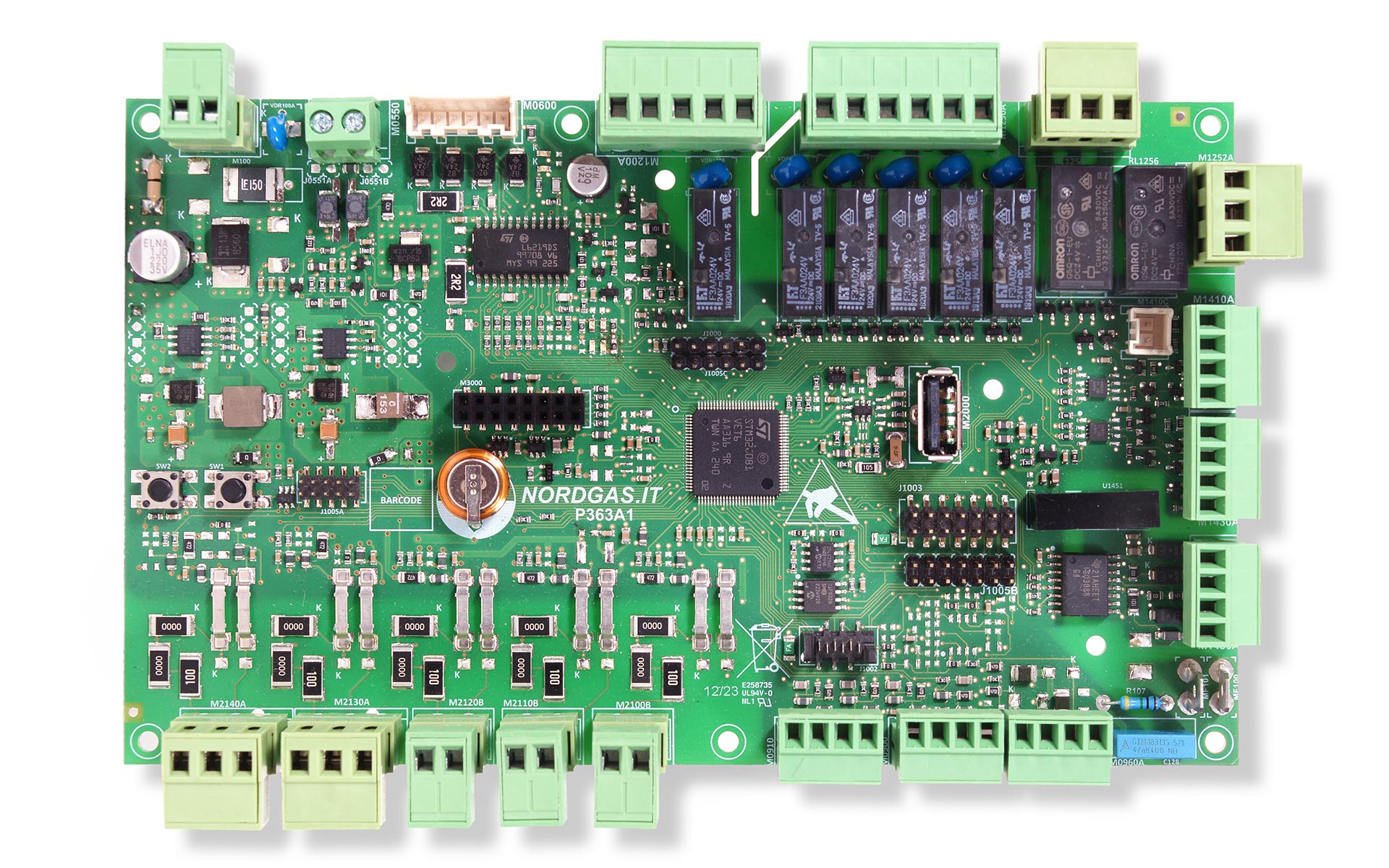

HM30 è un nuovo prodotto Nordgas, sviluppato grazie al know-how acquisito nella trentennale esperienza in progettazione e produzione di schede elettroniche.
Caratteristiche generali
- Energy Manager Supervisor per il controllo dei bruciatori, della pompa di calore, del solare e della zonizzazione.
- Interfaccia grafica ad alte prestazioni
- Gestione dei cicli di riscaldamento e raffreddamento
- Funzionalità di ingressi e uscite completamente configurabili
- Interfaccia Modbus isolata RS485 Half-duplex per la pompa di calore
- Interfaccia RS485 Half-duplex Modbus per il controllo del bruciatore e i supervisori esterni
- Aggiornamento del firmware tramite porta HOST USB
- Lettura/memorizzazione dei parametri tramite chiave USB
- Memorizzazione dei dati su chiave USB
- Alimentazione industriale standard a bassa tensione
- Supporto della comunicazione WiFi© /BLE
- Guida DIN 179,5x108mm Dimensioni scheda PCB a 4 strati
Accessori
La famiglia HM30 può essere interfacciata con i seguenti accessori:
- Interfaccia utente esterna dot matrix serie KVAR
- Zone managing
- Controllo remoto IOTHERM
- Sensori di temperatura esterna serie EXT10
- Sonde di temperatura a contatto serie TEM10
- Sonde di temperatura a immersione serie IMM10
- Cablaggi secondo le specifiche del cliente
